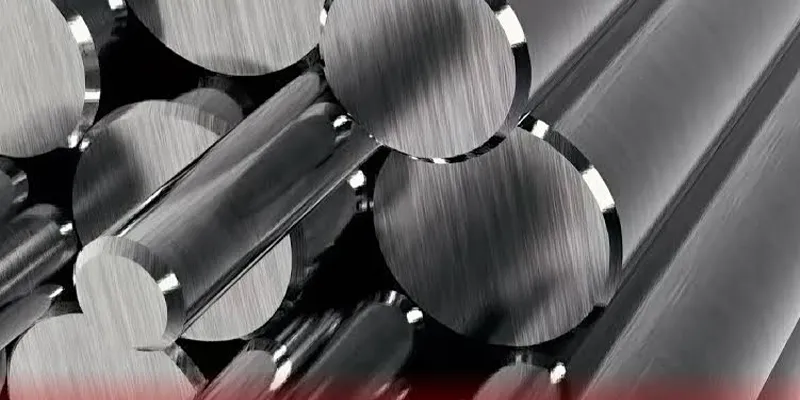

Monel 400 vs 316L na atmosfera marinha: resistência à corrosão na zona de respingo e exposição atmosférica

A imersão total em água do mar não é o ambiente que falha na maioria dos hardwares costeiros de aço inoxidável e ligas de-níquel. Corrimãos, acessórios de convés, escadas de plataforma, componentes de pontes e membros estruturais passam a maior parte de sua vida útil no ar marinho ou na zona de respingos - a faixa de uma estrutura que é alternadamente molhada pela pulverização ou pela maré e seca pelo vento e pelo sol.

Qual metal resiste melhor à corrosão na atmosfera marinha e na exposição{0}}à respingos?

Monel 400geralmente se mantém melhor em ambientes marinhos e em serviços de zonas-de respingos, mas as duas ligas falham de maneiras diferentes, em vez de uma delas simplesmente ser "mais resistente" em todos os aspectos. A composição de níquel-cobre do Monel 400 não depende de uma película passiva de óxido- de cromo como o aço inoxidável, portanto, sua resposta típica ao ar carregado de sal-é uma mancha ou pátina geral e auto{6}}limitada na superfície, em vez da corrosão acentuada e localizada que os íons cloreto acionam no aço inoxidável quando uma concentração crítica se acumula na superfície.

Tipo 316L, por outro lado, depende inteiramente desse filme passivo, e seu equivalente de resistência à picada (PREN) reforçado com molibdênio-de aproximadamente 24 fica bem no limite que a orientação da indústria considera adequado para atmosferas marinhas em geral -, o que significa que seu desempenho é genuinamente limítrofe e depende muito do local específico.

Por que o modo de falha de Monel é diferente, não apenas “melhor”

O boletim técnico da Special Metals para a liga 400 lista acessórios e fixadores marítimos ao lado de eixos de bombas e hélices como aplicações principais, refletindo mais de um século de serviço documentado exatamente neste ambiente. O mesmo boletim é explícito que as taxas de corrosão muito baixas do Monel 400 se aplicam à água do mar corrente e que condições de estagnação - um recesso mal drenado, uma junta vedada, um fixador assentado contra material úmido e não ventilado - ainda pode induzir corrosão por fissuras e corrosão por picadas.

Essa advertência foi escrita para serviço de imersão, mas a zona de respingo passa parte de cada ciclo de maré ou onda em um estado úmido-como a imersão, portanto, o mesmo cuidado é uma base razoável para cuidados em detalhes estagnados, vedados ou com formação de fendas-mesmo acima da linha d'água. O resumo honesto: Monel 400 não é literalmente à prova de poços-neste ambiente, mas seu comportamento atmosférico básico é o desgaste uniforme da superfície, em vez da clássica quebra localizada que define o modo de falha do aço inoxidável.

Por que o PREN do 316L o coloca na margem, não confortavelmente dentro da zona segura

A Associação Australiana de Desenvolvimento de Aço Inoxidável (ASSDA), cuja orientação técnica é amplamente citada em toda a indústria inoxidável para corrosão costeira, afirma que um PREN de aproximadamente 18 é adequado longe da influência marinha, aproximadamente 24 é necessário para atmosferas marinhas e aproximadamente 34 pode ser necessário para atmosferas marinhas severas.

O PREN do tipo 316L, calculado a partir de seu teor típico de cromo, molibdênio e nitrogênio, atinge cerca de 24 dígitos - o mínimo considerado aceitável para a atmosfera marinha, não uma margem confortável acima dele. A própria orientação da ASSDA e o manual técnico da Atlas Steels afirmam claramente que em ambientes marinhos mais agressivos, o 316 não resistirá totalmente à corrosão por pite ou ao ataque superficial visível conhecido como mancha de chá, embora tenha sido tratado como o "grau marinho" padrão de aço inoxidável por décadas.

Fontes: ASSDA, "Preventing Coastal Corrosion (Tea Staining)" e FAQ 6; Manual Técnico de Aços Inoxidáveis ​​da Atlas Steels.

O que é a Splash Zone e por que ela é mais agressiva que a imersão total ou a atmosfera geral?

A zona de respingo é a seção de uma estrutura marinha que é intermitentemente molhada pela ação das ondas, borrifos ou maré e depois seca pelo vento e pelo sol, e é amplamente documentada como a zona mais corrosiva em uma estrutura marinha para a maioria dos metais - mais agressiva do que a zona totalmente submersa ou a zona atmosférica geral acima dela. Três mecanismos se combinam para que isso aconteça: a re-aeração constante mantém altos os níveis de oxigênio dissolvido (ao contrário da zona totalmente submersa, com mais oxigênio-depletada), o ciclo úmido-seco concentra cloretos na superfície do metal à medida que cada filme umectante evapora, e a zona fica fora do alcance prático dos sistemas de proteção catódica que protegem componentes permanentemente submersos.

Um estudo de exposição simulada-revisado-por pares em aço de baixa{2}}liga descobriu que a severidade da corrosão entre as zonas seguiu a ordem zona de respingo > zona de imersão > zona de maré > zona atmosférica, com a zona de respingo atuando como o membro anódico de uma célula de aeração-diferencial contra a zona atmosférica mais catódica acima dela.

Um estudo separado,{0}}específico de liga em aço inoxidável é ainda mais diretamente relevante aqui: expondo amostras a ciclos alternados de imersão de uma-hora e de secagem de sete{2}}horas em solução de cloreto, os pesquisadores descobriram que a corrosão foi iniciada preferencialmente durante o ciclo de secagem, uma vez que a concentração de cloreto na superfície atingiu um limite crítico - e que as mesmas amostras mantidas sob imersão constante não mostraram corrosão comparável, apesar do tempo total de exposição igual. Essa é a razão mecanicista pela qual o hardware inoxidável na zona de respingo-pode falhar mais rapidamente do que o hardware inoxidável totalmente submerso no mesmo corpo de água: o próprio ciclo de umedecimento-de secagem, e não apenas a presença de cloreto, é o que impulsiona o ataque.

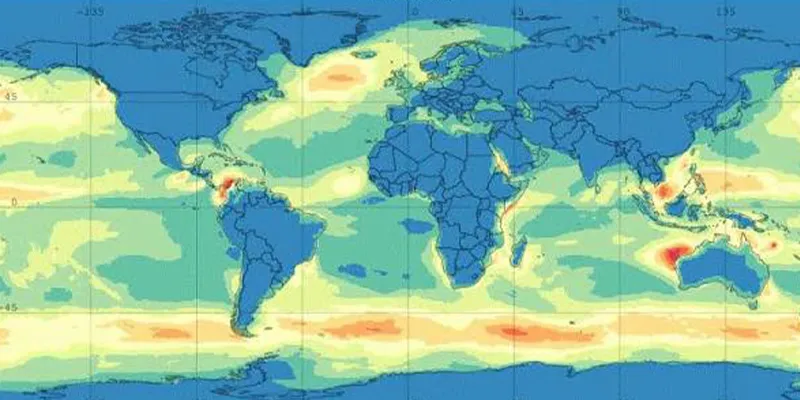

A Escala de Corrosividade Atmosférica ISO 9223 (C1–CX) se aplica ao Monel 400 e 316L?

Não diretamente, e esta é uma distinção que vale a pena acertar antes de citar uma categoria de corrosividade em uma especificação. A ISO 9223 define suas categorias C1 (muito baixa) a C5 (muito alta) e CX (extrema) usando a taxa de corrosão medida no primeiro{4}}ano de cupons de referência de aço carbono, zinco, cobre e alumínio - aço inoxidável e ligas de níquel não estão entre os metais de referência da norma, portanto, não se pode dizer validamente que um local fornece uma "taxa de corrosão C5" para 316L ou Monel 400 da mesma forma que pode para esses quatro metais básicos metais.

As categorias permanecem úteis em termos descritivos, como um resumo do quão agressiva é uma determinada atmosfera costeira ou industrial, e um estudo de exposição-revisado por pares de 2024 confirma o padrão prático: amostras de aço carbono e aço galvanizado em uma atmosfera marinha atingiram as categorias ISO 9223 C4-C5, enquanto amostras de aço inoxidável na mesma exposição mostraram apenas manchas superficiais em vez de corrosão estrutural, mesmo depois de vários meses. Trate uma classificação ISO 9223 como uma descrição da severidade ambiental a ser levada em consideração na seleção do material, e não como uma previsão direta da taxa de corrosão para qualquer liga nesta comparação.

Fonte: ISO 9223:2012, Corrosão de metais e ligas - Corrosividade de atmosferas. Descrições de categorias condensadas para facilitar a leitura. Estudo de exposição MDPI (2024) em aço carbono, aço galvanizado e aço inoxidável em atmosferas urbanas e marinhas.

Como o Monel 400 e o 316L se comparam nas métricas de composição e resistência à corrosão?

As duas ligas não são medidas na mesma escala e forçá-las a uma só é um erro de especificação comum. O PREN e o teste de corrosão/fissura de cloreto férrico ASTM G48 são construídos em torno do filme passivo de óxido de cromo-que define ligas de aço inoxidável e níquel-cromo-molibdênio; A resistência à corrosão do Monel 400 vem de um mecanismo totalmente diferente, portanto, nem o PREN nem o G48 são testes significativos ou padrão para ele. Comparar as ligas, portanto, significa comparar a composição e o conjunto de evidências específicas do ambiente de cada liga, e não um único índice compartilhado.

Fontes: ASTM B127 (composição Monel 400); ASTM A240 (composição 316L); Metais Especiais SMC-053; Orientação ASSDA PREN.

Coloração de chá vs. picada localizada

Espere que o 316L mostre um sinal de alerta visível - mancha de chá - antes que qualquer corrosão estrutural se desenvolva, enquanto o modo de falha mais provável do Monel 400, quando ocorre neste ambiente, está confinado a fendas estagnadas em vez de à superfície aberta.

316L: coloração de chá como precursor visível da corrosão

A ASSDA descreve a mancha de chá como uma leve ferrugem na superfície, geralmente visível como uma descoloração marrom-vermelha generalizada, causada pelo sal marinho depositado que permanece úmido até uma umidade relativa muito baixa - inferior à umidade necessária para manter úmida uma superfície limpa e{2}}livre de sal. Essa umidade prolongada dá aos íons cloreto tempo para quebrar localmente o filme passivo. A implicação prática para uma especificação de zona-de respingo ou de atmosfera-marinha: a coloração do chá é principalmente estética por si só, mas é diagnóstica - uma superfície manchada confirma que a combinação local de cloreto/umidade necessária para a corrosão está presente, e o acabamento da superfície (superfícies mais lisas e polidas resistem melhor à mancha), a orientação e a frequência de lavagem alteram mensuravelmente o resultado.

Fixadores 316L: uma fenda específica e documentada-ponto fraco de corrosão

As falhas de hardware marítimo concentram-se em um-ponto fraco geométrico bem conhecido: a fenda formada sob a cabeça do fixador, porca ou arruela. Nessa lacuna-sem oxigênio, a umidade-carregada de cloreto torna-se ácida à medida que o filme passivo se quebra localmente e não pode ser re{4}}passivado facilmente, e a corrosão pode progredir de forma invisível até que a cabeça do fixador se rompe sob carga - um modo de falha documentado repetidamente em fóruns de hardware marítimo e orientações técnicas de manutenção-de barco, e consistente com o mecanismo de corrosão-de fenda descrito em{8}}revisado por pares estudos de geometria de gap em 316L. A combinação do material da arruela com o fixador (arruelas 316L com parafusos 316L, e não uma arruela de aço revestido que corrói primeiro e mancha a junta) é uma mitigação-de baixo custo comumente citada.

Monel 400: intemperismo superficial geral, com risco de fissuras concentrado nas mesmas armadilhas geométricas

O hardware Monel 400 exposto à atmosfera marinha normalmente desenvolve uma mancha superficial geral e aderente, em vez do ataque nitidamente localizado visto no 316L, consistente com seu mecanismo de corrosão de filme não-passivo-e seu uso-de um século exatamente nesta aplicação. Sua vulnerabilidade-documentada pelo próprio produtor é da mesma categoria geométrica do aço inoxidável: estagnação, formação de fendas-, detalhes mal drenados. Uma face de flange Monel vedada, um fixador assentado em material úmido e não ventilado ou um recesso mal ventilado é onde o cuidado de fenda/corrosão de condição estagnada de Monel realmente se aplica - as superfícies abertas, enxaguadas livremente e bem-drenadas que compõem a maior parte da zona de respingos-e a exposição atmosférica são as condições onde seu histórico é mais forte.

Qual metal é mais adequado para fixadores de zona de respingos-e ferragens marítimas?

Monel 400 continua sendo a primeira escolha tradicional para fixadores de zonas críticas-de respingos, eixos de hélices e bombas e acessórios marítimos precisamente porque o próprio boletim da Special Metals os lista como aplicações centrais-estabelecidas há muito tempo, e porque seu modo de falha neste ambiente é uma mudança de superfície lenta e visível, em vez de uma falha em fenda oculta sob a cabeça de um parafuso.

Os fixadores 316L são a escolha muito mais comum e econômica para ferragens marítimas em geral e são totalmente adequados em muitas aplicações em atmosfera-marítima, mas o bem-documentado risco de corrosão em fendas-na interface cabeça/porca/arruela do fixador é um problema de manutenção real e recorrente que deve ser projetado em torno de - através da combinação de material da arruela-, drenagem adequada, evitando fixadores de base em material úmido ou não ventilado e inspeção periódica - em vez de presumido porque a liga é rotulada como "grau marinho".

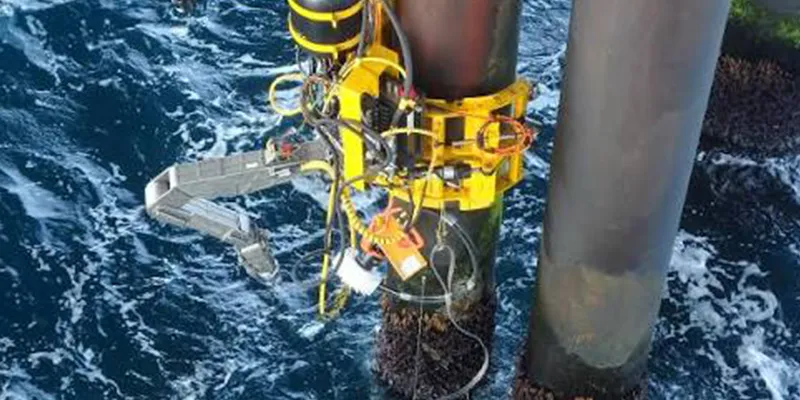

Quando você deve especificar Monel 400 em vez de 316L para atmosfera marinha ou Splash-Zone Service - ou o inverso?

Especifique o Monel 400 para hardware de zona crítica,{1}}difícil de-inspecionar ou de alta{3}}salpicos-de consequências - eixos de hélice, eixos de bomba, fixadores de rolamentos-de carga - onde uma mudança de superfície lenta e visível é preferível a uma falha em fenda oculta.

Especifique Monel 400 quando o componente estiver diretamente sob névoa salina ou contato ocasional com ondas (exposição do tipo ISO 9223 CX-) em vez de ar marinho geral afastado da água.

Especifique 316L para aplicações arquitetônicas, estruturais e de hardware gerais em atmosfera marinha afastada da pulverização direta, desde que um regime de lavagem/manutenção seja realista e as soldas sejam retificadas e acabadas em um grau suave.

Passe de 316L para 2205 duplex ou super{2}}duplex, em vez de Monel, quando a aplicação exige um PREN da família -inoxidável confortavelmente acima de 34 para atmosfera marinha severa e um filme passivo à base de Cr- ainda é preferido (por exemplo, por custo, soldabilidade com procedimentos inoxidáveis ​​comuns ou requisitos de propriedade-magnética).

Evite assentar os fixadores da liga em material úmido e não ventilado ou em fendas não vedadas - é a única mitigação que reduz significativamente o risco de fissura-estagnada compartilhada que ambas as ligas carregam.

Combine a arruela e o material do fixador (316L com 316L, Monel com Monel) em vez de misturar um parafuso-resistente à corrosão com uma arruela-de qualidade inferior, o que reintroduz um ponto fraco galvânico e manchante na junta.

Não confie em um resultado PREN ou ASTM G48 para dimensionar um componente Monel e não confie em uma categoria de corrosividade ISO 9223 como uma previsão de taxa de corrosão direta-para qualquer liga - use-as como ferramentas de triagem juntamente com as evidências específicas da liga-neste artigo.

Perguntas frequentes

Q: O 316L é bom o suficiente para uma fachada de edifício costeiro?

A: Muitas vezes sim, especialmente afastado da névoa salina direta com um cronograma de lavagem realista - A orientação da ASSDA trata um PREN em torno de 24 (nível típico do 316L) como adequado para atmosferas marinhas em geral. Em exposições severas diretamente voltadas para a rebentação ou névoa salina, a orientação do setor exige um PREN mais próximo de 34, que aponta para 2205 duplex, um grau super{6}}duplex ou Monel 400 em vez do 316L padrão.

Q: O que exatamente é a mancha de chá e isso significa que o aço inoxidável está falhando?

A: A coloração de chá é uma descoloração visível da superfície marrom-avermelhada causada pelo sal marinho depositado que mantém a superfície úmida por mais tempo do que seria de outra forma, permitindo a quebra localizada do filme passivo. Por si só, é em grande parte estético, mas é um sinal de alerta genuíno de que as condições locais (deposição de cloreto mais umidade prolongada) necessárias para a corrosão por pite real estão presentes, e deve provocar uma resposta de limpeza e inspeção em vez de ser ignorada.

Q: Por que a zona de splash é pior do que estar totalmente submersa na água do mar?

A: A zona de respingo combina alta disponibilidade de oxigênio (ao contrário da zona totalmente submersa,-mais esgotada de oxigênio) com um ciclo úmido-seco que concentra cloretos na superfície do metal à medida que cada película de água evapora e fica fora do alcance dos sistemas de proteção catódica usados ​​em estruturas submersas. Estudos-de exposição revisados ​​por pares classificam a zona de respingo como mais corrosiva do que a zona de imersão para diversas classes de materiais.

Q: Posso usar um cálculo PREN para prever o desempenho do Monel 400 neste ambiente?

A: Não. O PREN é calculado a partir do teor de cromo, molibdênio e nitrogênio e é construído especificamente em torno do mecanismo de filme passivo de-óxido de cromo de ligas de aço inoxidável e níquel-cromo-molibdênio. A resistência à corrosão do Monel 400 funciona de maneira diferente, portanto o PREN e o teste de corrosão ASTM G48 relacionado não são medidas significativas ou padrão para ele.

Q: Onde os fixadores marítimos 316L falham com mais frequência?

A: O ponto de falha mais comumente documentado é a fenda formada sob a cabeça do fixador, porca ou arruela, onde a umidade-privada de oxigênio e carregada-de cloreto se torna localmente agressiva e o filme passivo não pode se-formar facilmente. As falhas podem progredir de forma invisível até que a cabeça do fixador se rompa sob carga, e é por isso que o material da arruela correspondente, a drenagem e a inspeção periódica das juntas do fixador são mitigações padrão nas orientações de ferragens marítimas.

Q: Uma classificação de corrosividade ISO 9223 como C5 ou CX me diz com que rapidez meu componente 316L ou Monel irá corroer?

A: Não diretamente. As categorias da ISO 9223 são definidas usando taxas de corrosão medidas de cupons de referência de aço carbono, zinco, cobre e alumínio, e não de aço inoxidável ou ligas de níquel. A classificação é útil como uma descrição de quão agressivo é o ambiente, mas não é uma previsão de taxa de corrosão validada para nenhuma das ligas nesta comparação.
