Duplex 2205 vs Super Duplex 2507: PREN e desempenho

O que é o PREN?

PREN (número equivalente de resistência à corrosão) é o preditor numérico mais confiável de como uma liga inoxidável ou duplex resistirá à corrosão localizada em ambientes de cloreto. O Super Duplex 2507 pontua cerca de 25% mais alto do que o Duplex 2205 padrão, que é a razão pela qual as duas classes existem como famílias de produtos separadas, em vez de uma.

O PREN é calculado a partir da composição química de uma liga usando a fórmula PREN =%Cr + 3.3 x (%Mo + 0.5 x%W) + 16 x%N. O cromo forma a camada passiva de óxido, o molibdênio estabiliza essa camada em condições ricas em cloreto- e o nitrogênio fortalece tanto o filme passivo quanto a fase austenita. Uma pontuação PREN mais alta significa que a liga resiste ao início de corrosão em concentrações mais altas de cloreto e temperaturas mais altas.

A convenção da indústria classifica os aços inoxidáveis ​​duplex pela pontuação PREN: os graus duplex padrão ficam entre 30 e 40, e os graus super duplex excedem 40. Este limite de 40 pontos não é arbitrário – ele corresponde a um salto mensurável na temperatura crítica de corrosão que os engenheiros usam diretamente nos padrões de seleção de materiais, como NORSOK M-630 e ASTM A923.

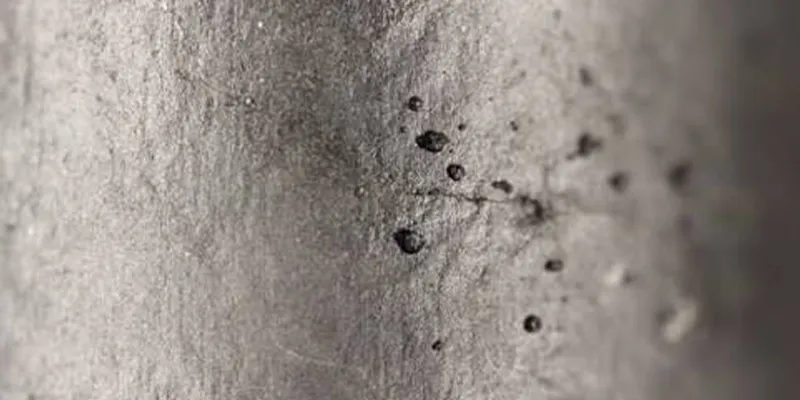

Como as pontuações PREN de 2205 e 2507 realmente se comparam?

2507 duplexcarrega um PREN de aproximadamente 42-45 versus 2205 de aproximadamente 35, uma diferença impulsionada principalmente pelo maior teor de molibdênio e nitrogênio - e essa lacuna é o que separa um grau duplex padrão de um verdadeiro grau super duplex.

Uma lacuna no PREN de aproximadamente 7 a 10 pontos pode parecer pequena no papel, mas corresponde a uma janela operacional segura substancialmente mais ampla no serviço de cloreto. Em termos práticos, esta é a diferença entre uma tubulação que deve ser inspecionada em intervalos reduzidos no serviço de água salgada e uma que pode ser especificada com confiança para serviço submerso contínuo.

Quais são as diferenças completas na composição química?

Além dos-elementos relevantes do PREN, o 2507 também contém maior teor de níquel para equilibrar sua proporção de fase ferrita-austenita, o que aumenta o custo, mas melhora a tenacidade no nível de liga mais alto.

Ambas as classes mantêm um equilíbrio de fase de ferrita-a{3}}austenita de aproximadamente 50/50, que é o que dá aos aços inoxidáveis ​​duplex sua combinação de alta resistência e boa tenacidade.. 2507 o maior teor geral de liga do aço exige um controle mais rígido durante o recozimento da solução para preservar esse equilíbrio, o que é um dos motivos pelos quais o 2507 exige um prêmio de fabricação além do custo da matéria-prima.

Qual classe oferece maior resistência mecânica?

Super Duplex 2507 fornece resistência ao escoamento mínimo aproximadamente 20-25% maior do queDúplex 2205, o que permite que os engenheiros reduzam a espessura da parede e o peso dos componentes em aplicações de-retenção de pressão -, muitas vezes compensando parte do custo mais alto por quilograma.

A vantagem de resistência do 2507 é mais valiosa em tubulações de alta-pressão, coletores submarinos e componentes estruturais onde a redução da espessura da parede reduz diretamente o peso e o custo do material por metro de tubo, compensando parcialmente seu preço unitário mais alto.

Como eles funcionam em ambientes-ricos em cloreto e em água salgada?

O 2507 tolera concentrações e temperaturas de cloreto significativamente mais altas antes do início da corrosão por pite ou em fendas, tornando-o a escolha padrão para água do mar e serviços submarinos, enquanto o 2205 permanece confiável apenas em condições moderadas de-cloreto, como água salobra e fluidos de processo em geral.

Ambas as classes superam os aços inoxidáveis ​​austeníticos padrão, como o 316L, em serviço com cloreto, porque a microestrutura duplex resiste à fissuração por corrosão sob tensão muito melhor do que as estruturas totalmente austeníticas. Mas entre os dois graus duplex, a folga CPT de aproximadamente 15 graus é o que determina se uma liga pode ser especificada para tubulações de água do mar não isoladas, sem tolerância à corrosão ou proteção catódica suplementar.

Qual é a diferença de custo entre 2205 e 2507?

O Super Duplex 2507 normalmente custa de 20 a 35% mais que o Duplex 2205 por quilograma, impulsionado por seu maior teor de molibdênio e níquel, além de controles de processamento mais rígidos - portanto, especificar 2507 só faz sentido do ponto de vista econômico quando a aplicação realmente exige sua margem ou resistência extra à corrosão.

O molibdênio é o fator de custo dominante: o 2507 transporta até 5% de Mo contra o teto de 3,5% do 2205, e o molibdênio é um dos elementos de liga mais voláteis e caros na cadeia de fornecimento de liga-de níquel. O conteúdo de níquel, maior precisão de processamento durante o recozimento em solução e menor rendimento do moinho para aquecimentos super duplex agregam ainda mais qualidade.

Consideração do custo do ciclo de vida:Em serviços de água do mar ou submarinos, onde o 2205 exigiria tolerância à corrosão, proteção catódica ou um intervalo de inspeção reduzido, o custo inicial mais alto do 2507 é frequentemente recuperado por meio de manutenção reduzida, menos paradas e vida útil mais longa. Para aplicações moderadas de-cloreto, no entanto, o 2205 normalmente oferece o custo total de propriedade mais baixo.

Quais indústrias e aplicações atendem a cada categoria?

O Duplex 2205 domina o processamento químico geral, papel e celulose e dessalinização, enquanto o Super Duplex 2507 é a escolha padrão para sistemas offshore de petróleo e gás, submarinos e de água do mar com alta-salinidade.

Como os requisitos de soldagem e fabricação diferem?

O 2507 exige um controle de entrada de calor mais rígido e uma prática de gás de proteção mais rigorosa do que o 2205 porque seu maior teor de liga o torna mais sensível ao desequilíbrio de fase e à precipitação intermetálica durante a soldagem.

Ambas as classes requerem gás de proteção-enriquecido com nitrogênio para preservar o conteúdo de nitrogênio na solda e na zona afetada-pelo calor.

2507 requer um controle mais próximo da temperatura entre passes (normalmente abaixo de 150 graus) para evitar a precipitação da fase intermetálica, como a fase sigma, que reduz a tenacidade e a resistência à corrosão.

Os procedimentos de soldagem 2507 normalmente exigem metal de adição-sobreligado para compensar o maior risco de desequilíbrio de ferrita/austenita na zona de fusão.

A-inspeção pós-soldagem para 2507 deve incluir a verificação do conteúdo de ferrita, já que as janelas de ferrite aceitáveis ​​são mais estreitas do que para 2205.

Para ambos os tipos, procedimentos de soldagem qualificados de acordo com a Seção IX da ASME e testes de corrosão pós{0}}soldagem de acordo com ASTM A923 (para detectar fases intermetálicas prejudiciais) são práticas padrão em tubulações críticas.

Duplex 2205 ou Super Duplex 2507 -- Qual você deve escolher?

Escolha 2205 quando a exposição ao cloreto for moderada e o orçamento for importante; escolha o 2507 quando a aplicação envolver água do mar, condições submarinas ou níveis de cloreto que ultrapassem o envelope de serviço comprovado do 2205.

Para projetos próximos ao limite entre esses dois perfis, uma avaliação de corrosão-específica do projeto, referenciando a concentração real de cloreto, a temperatura e a geometria da fenda, é a base mais segura para a seleção final do grau. A equipe de engenharia da EETA pode revisar esses parâmetros em relação aos dados do projeto, mediante solicitação.

Perguntas frequentes

P: O que significa PREN?

R: PREN significa Número Equivalente de Resistência à Picagem. É uma pontuação calculada com base no teor de cromo, molibdênio e nitrogênio que prevê quão bem uma liga inoxidável ou duplex resiste à corrosão localizada em ambientes de cloreto.

P: O Super Duplex 2507 é sempre melhor que o Duplex 2205?

R: Não. 2507 oferece resistência superior à corrosão e maior resistência, mas com um custo adicional de 20-35%. Para aplicações moderadas de-cloreto e não{6}}imersas, 2205 normalmente é a escolha mais econômica e totalmente adequada.

P: Qual é o limite PREN entre os graus duplex e super duplex?

R: Uma pontuação PREN acima de 40 geralmente classifica uma liga como super duplex. O Duplex 2205 pontua aproximadamente 35, colocando-o na categoria duplex padrão; O Super Duplex 2507 pontua aproximadamente 42-45, colocando-o firmemente na categoria super duplex.

P: O Duplex 2205 pode ser usado em serviços de água salgada?

R: O 2205 pode ser usado em água do mar sob condições limitadas, normalmente com proteção catódica suplementar, autolimpeza-induzida-por fluxo ou onde condições de estagnação-propensas a fendas são evitadas. Para exposição contínua ou estagnada à água do mar, o 2507 é a escolha mais confiável.

P: Por que 2507 custa mais que 2205?

R: 2507 contém níveis mais elevados de molibdênio, níquel e nitrogênio, os quais aumentam o custo da matéria-prima. Também requer um controle de processamento mais rígido durante a fusão, o recozimento da solução e a soldagem, o que aumenta ainda mais os custos de fabricação.

P: 2205 e 2507 exigem procedimentos de soldagem diferentes?

R: Sim. 2507 requer um controle de temperatura entre passes mais rigoroso e normalmente sobre-metal de adição ligado para evitar a formação de fases intermetálicas, o que é mais provável de ocorrer devido ao seu maior teor de liga.
